G-25ZD4型高精密單面光刻機

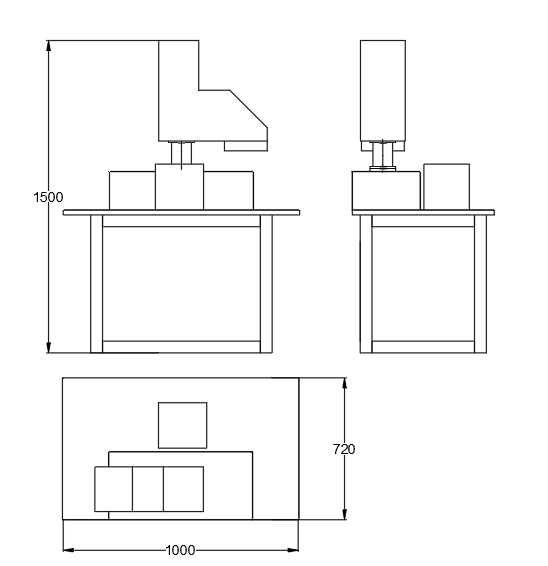

基本尺寸圖

一、主要用途

本設備是我公司專門針對各高校及科研單位對光刻機的使用特性研發的一種精密光刻機，它主要用于中小規模集成電路、半導體元器件、光電子器件、聲表面波器件的研制和生產

LED曝光頭及部件圖

高精度X、Y、Q 調節機構

二、主要技術指標：

1、曝光類型：自動對準，接觸式單面曝光；

2、曝光面積：100mm×100mm；

3、光照均勻性：≥97%（測量儀器：光強計；測量方法：逐點檢測法）；

4、曝光強度：≤30mw/cm²，（測量儀器：光強計；測量方法：紫外線照度計測量）；

5、紫外光束角：≤3?；

6、紫外光中心波長：365nm；

7、光源質保期：1年；

8、采用電子快門；

9、曝光分辨率：1μm；

10、對準范圍： X、Y ≤ ±1mm；Q≤±1°；

11、對準精度：3.5μm；

12、套刻精度：3.5μm；

13、對位方式：圓點（0.4mm）和圓環方式（1.5mm,1.8mm）；

14、分離量；100μm；

15、曝光方式：接觸式單面曝光；

16、裝片方式：手動；

17、顯微系統：雙視場CCD系統，電子顯微鏡，雙物鏡距離可調范圍40mm～100mm，計算機圖像處理系統，19″液晶監視器；

18、掩模版尺寸：≤127×127mm；

19、基片尺寸：≤Φ100mm；

20、基片厚度：≤5 mm；

因基片的厚度不同，制作承片臺時需要進行分級處理，單獨設計制作，1mm為一個等級(基片厚度:0-5mm可分為五個等級：0-1mm,1-2mm,2-3mm,3-4mm,4-5mm)其中：我公司隨機配送厚度為0-1mm等級的承片臺，若用戶還需其余等級承片臺（訂貨時用戶須說明，費用另議）。

21、曝光定時：0～999.9秒可調；

22、設備所需能源：

主機電源： 220V±10%   50HZ，1.5KW。

潔凈空氣≥0.4MPα。

真空：-0.07～－0.08MPα。

23、G-25ZD4型高精密光刻機的組成：

由LED紫外曝光頭、CCD顯微顯示系統、對準工作臺、電氣控制系統構成。

24、附件如下：

主機附件：（出廠時安裝到機器上的標準配置，用戶有特殊要求需訂貨時提出）

（1）127×127mm掩版夾盤

（2）Φ100mm承片臺

（3）顯微鏡組成

（4）單筒顯微鏡二個

（5）兩個CCD

（6）視頻連接線

（7）計算機和19"液晶監視器
