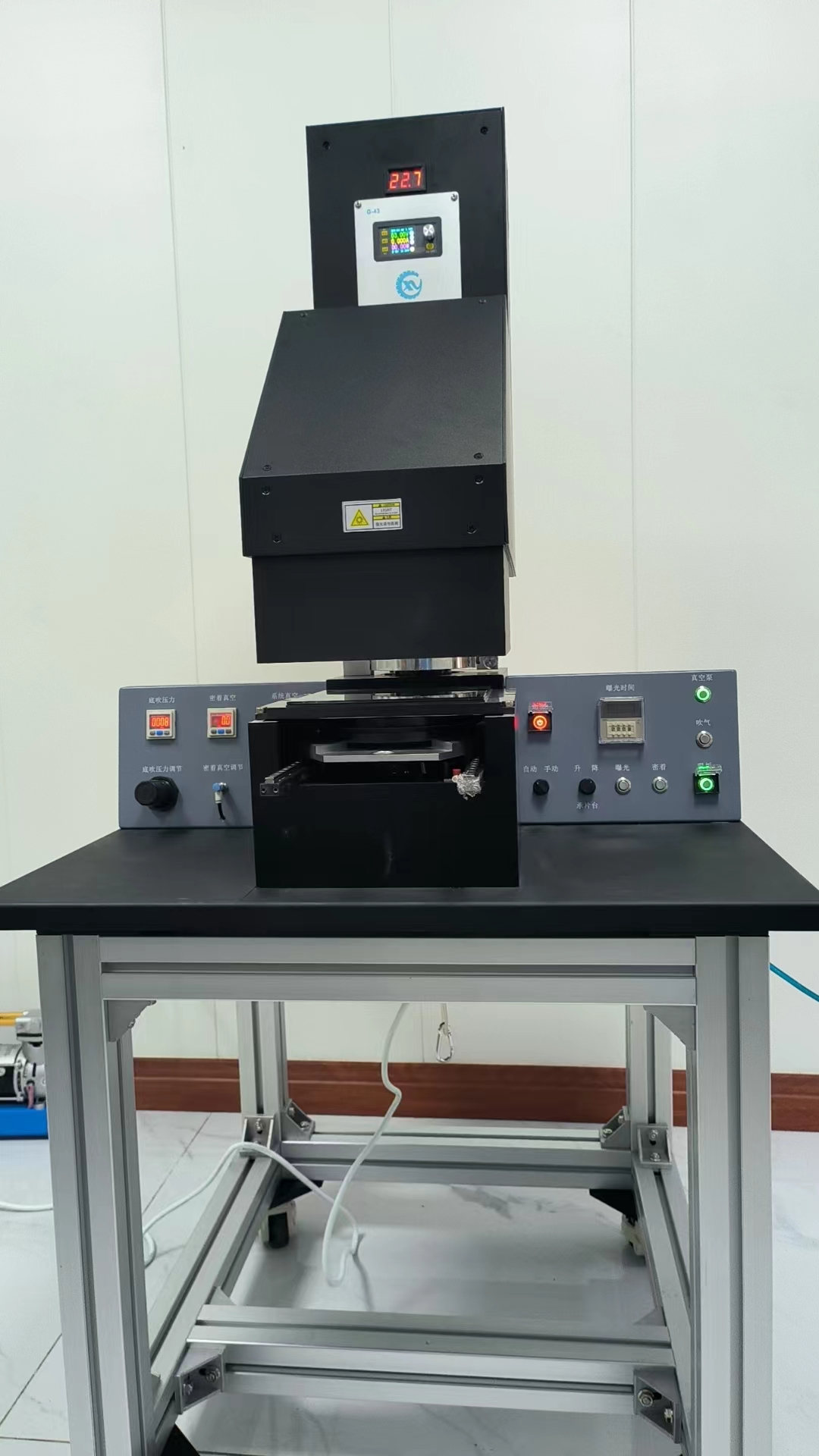

G-43E6型高精密單面光刻機

一、設備概述

本設備是我公司根據市場需求研發的產品，通常情況下基片尺寸為：Φ6"，對被光刻基片的外形、厚度要求較低，可對多種材料的基片進行光刻。它特別適用進行一次光刻的產品,可制作聲表面器件、可控硅、小液晶顯示器、傳感器、二極管、園光柵、編碼盤等。

二、主要技術參數

1、操作方式：手動；

2、曝光模式：接觸式曝光；

3、曝光面積曝光面積：150mm×150mm；

4、紫外光源：g線（436nm）和i線（365nm）；

5、實現“真空密著”曝光，但基片厚度≤2mm；

6、分辨率：Φ100mm范圍內≤2um；

7、曝光不均勻性：3%（Φ100mm范圍）；5%（Φ150mm范圍）；

8、曝光光源：350W汞燈（進口）；

9、曝光強度：≥5mW/cm2；

10、光源平行性：≤3.5°；

11、樣品尺寸：Φ150mm；
